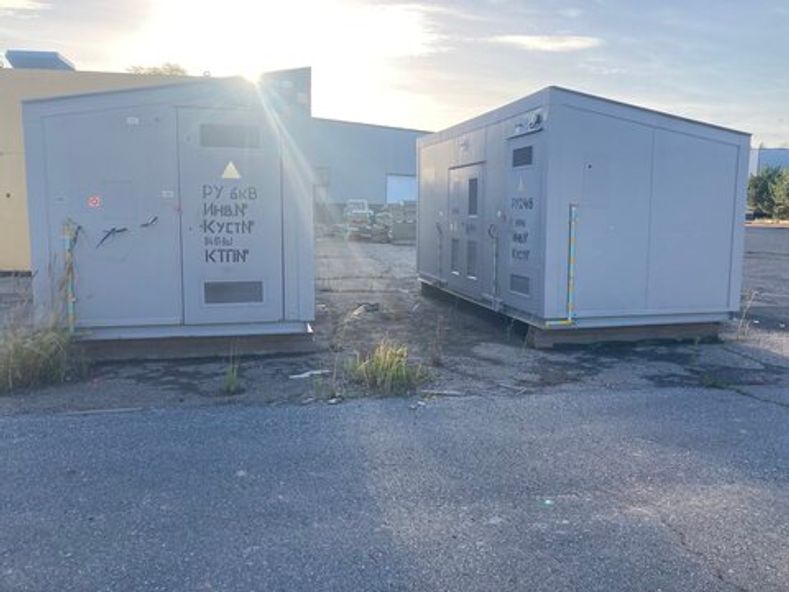

Подстанция трансформаторная комплектная КТП630/6ХК0С10-Б1Г2Д1Е1И1К1 заказ 17021.1 (ОЛ №121)

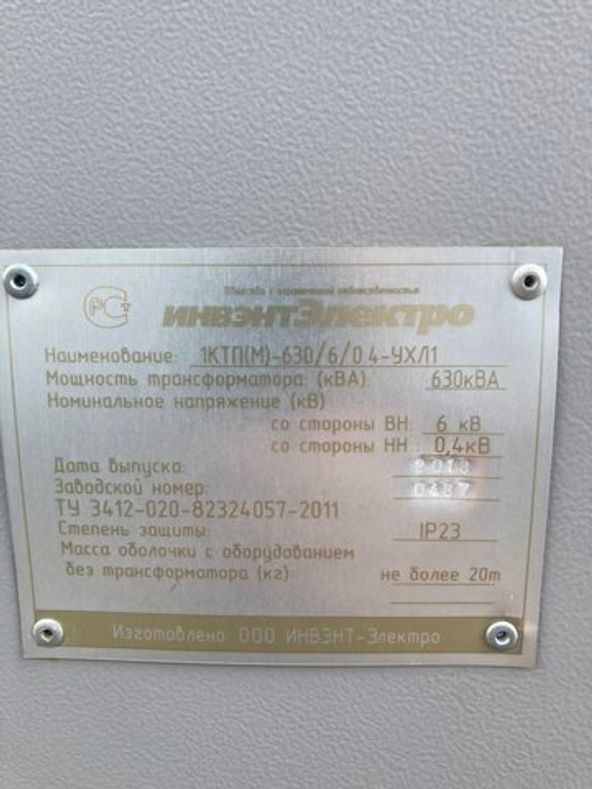

1КТП (М)-630/6/0,4-УХЛ1. Мощность трансформатора - 630 кВА. Номинальное напряжение со стороны ВН 6 кВ, со стороны НН 0,4 кВ. Дата выпуска 2018 г. Заводской номер 0487.   ТУ 3412-020-82324057-2011. Степень защиты IP23. Масса оболочки с оборудованием без трансформатора не более 20тн. Кабина-бокс сэндвич панель, утепленная. Габариты (ШхГхВ):  5500х2200х2800мм.

Изготовлено ООО "ИНВЭНТ-Электро" г. Казань.

1

В комплекте:

Ящик управления унифицированный тип ЯУ-40-380-УЗ

1

Щит Учета - Ящик управления унифицированный тип ЯУ-40-380-УЗ

1

Шкаф ЩСН на заказ 17021.1

1

Выключатель автоматический  TS630H (85kA),  FMU 630A 3P3T  0108002200  Metasol Lsis

1

Трансформатор масляный  ТМГ-630/6/0.4-УХЛ1, схема соединения У/Ун-0, в комплекте с вводами НН и транспортными колёсами

1

Шкаф ШПС на заказ 17021

1

Шкаф ШОС на заказ 17021

1

Камера сборная одностороннего обслуживания ТИП - КСО-366-6-0,4 ТУ 27.12.10-02882324057-2017

1

Комплект системы отопления

1

Комплект системы освещения

1

Комплект системы вентиляции

1

Комплект кабель-каналов

1

Комплект периферийного оборудования

1

Комплект ЗИП

2
