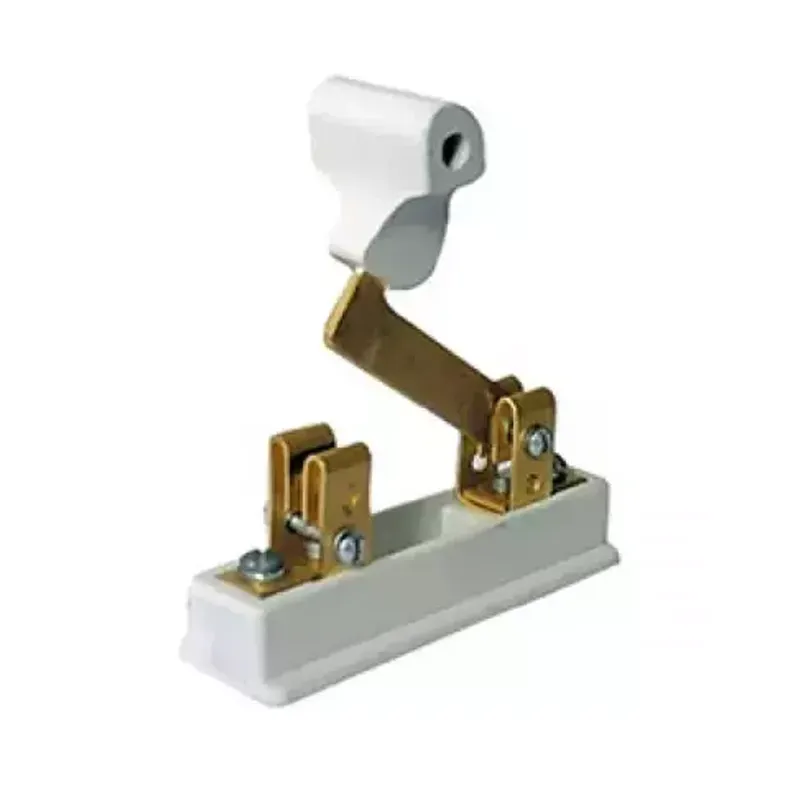

Разъединитель Р25-25А-1111

Разъединитель представляет собой пластмассовое основание с укрепленными на нем контактными стойками. Контактный нож крепится к одной из стоек. При включении разъединителя рукояткой контактный нож входит в другую контактную стойку. Контактные стойки имеют выводы для присоединения внешних проводников сечением до 4,0 мм2 винтами (при переднем присоединении) или гайками (при заднем присоединении). Для образования двух-, трех- и четырехполюсных аппаратов рукоятки разъединителей соединяют при помощи штифтов.

Р-25-11-Х-Х1
Р-название
25 - условное обозначение номинального тока 25А
1- число полюсов
1-расположение плоскости присоединения внешних зажимов контактных выводов параллельно плоскости монтажа
Х - Вид присоединения внешних проводников к контактным выводам
1 - переднее
2- заднее
Х1 - Вид рукоятки привода
1-центральная
