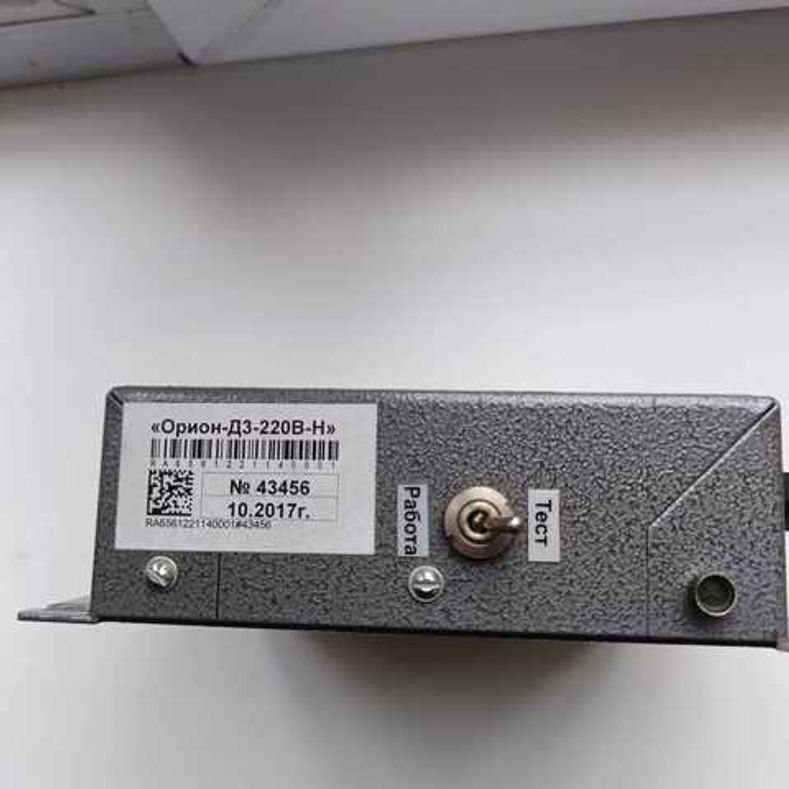

Устройство дуговой защиты Орион-ДЗ-Н

Устройство с волоконно-оптическим датчиком Орион-ДЗ предназначено для фиксации момента возникновения дуги в шкафах комплектных распределительных устройств (КРУ) 6–35 кВ и выдачи сигнала управления в цепи автоматики и релейной защиты. Устройство Орион-ДЗможет быть использовано как совместно с устройствами микропроцессорной релейной защиты типа «Сириус», «Орион», с устройствами других фирм-изготовителей, так и с любыми другими видами защит, например, на электромеханической элементной базе. Устройство Орион-ДЗ выполнено в виде блока (имеющего выходные реле для подключения к исполнительным органам), устанавливаемого в релейном отсеке ячейки, и трёх датчиков дуги, размещаемых в контролируемых отсеках.

Устройство Орион-ДЗ​ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Орион-ДЗ-х, где
х – исполнений по стороне ввода:
   Н – исполнение с нижним вводом датчиков дуги с креплением на винт М5 и под DIN рейку;
   В – исполнение с верхним вводом датчиков дуги с креплением на винт М5 и под DIN рейку.
